Lastbalansering i tre nivåer – NANOGRID™
Med vår lastbalansering slipper du oroa dig för överlast i elnätet, denna dynamiska laststyrning kan fås i tre olika nivåer beroende förutsättningarna för fastigheten samt önskemål av funktion. NANOGRID™ finns som tillval med CHARGESTORM CONNECTED 2. Vår lastbalansering kallas för NANOGRID™ och är vad vi kallar en smart effektlösning som skyddar elnätet från överbelastning. Med vårt system slipper du oroa dig för att huvudsäkringen ska lösa ut. Vi har tre olika typer av lastbalansering beroende på ditt behov.
NANOGRID™
CTEK Grid Central (CGC)
Med vårt externa apparatskåp CTEK GRID CENTRAL kan lastbalanseringen även ta hänsyn till andra viktiga förbrukare såsom hiss, ventilation, belysning etc. Systemet håller koll på övrig förbrukning via trafo-mätning. Vår GRID CENTRAL är ett kompakt apparatskåp som innehåller styrkort, energimätare och trafomätning.
NANOGRID™
Local
Vår lokala lastbalansering sköts direkt från styrkortet från en utvald ”master-enhet”. Samtliga enheter kopplas samman med ethernet-kabel mot en gemensam switch. Lastbalanseringen kan sedan sättas efter önskemål och mot en given maxeffekt i anläggningen. Lastbalanseringen fungerar även utan internetuppkoppling.
NANOGRID™
Home
Med denna populära lastbalansering för ditt hem behöver du aldrig mer känna oro för huvudsäkringen. En extra energimätare monteras vid inkommande elcentral som sedan ”pratar” via modbus-kommunikation mot laddboxen. I laddboxens styrkort matas storlek på huvudsäkring in, laddningen anpassas sedan dynamiskt och huset har alltid prioritet.
Produkter för lastbalansering
Lastbalansering med externt apparatskåp, NANOGRID™ – CTEK GRID CENTRAL (CGC)
CTEK GRID CENTRAL är en långsiktig investering som möjliggör en bekymmersfri och driftsäker ladding. Funktionen är ett enskilt apparatskåp som innehåller all teknik för lastbalansering. Detta skåp hanterar laddstationerna så väl som externa laster, till exempel ventilation, belysning, hiss med mera. Med detta unika lastbalanseringssystem kan den viktiga elektriska utrustningen i parkeringsmiljön prioriteras samt elnätet skyddas från att bli överbelastat.
Med CTEK GRID CENTRAL undviks en kostsam omdimensionering av befintligt elnät. Systemet mäter på servisen som kommer in till fastigheten och har full kontroll på effektuttaget i laddstationerna. Storlek på huvudsäkring anges mot styrkortet i CTEK GRID CENTRAL, detta är allt vårt system behöver veta för att garantera stabiliteten i fastighetsnätet. För att installera laddstationer med CTEK GRID CENTRAL krävs en behörig och utbildad elektriker.
NANOGRID™ – CTEK GRID CENTRAL, passar perfekt till:
Större parkeringar, fastigheter, industrier etc.
“Vi har byggt ut antalet laddstolpar under varje år. Det hör antagligen ihop med att antalet elbilar ökat så klart. Men vi har alltid försökt att ligga ett steg före. 2018 började vi vårt samarbete med CTEK. Vi tyckte deras lösningar för elbilar hade en attraktiv design och att de fungerade bra rent tekniskt också.”
- Karl-Johan Wall, Hufvudstaden, NK parking, Stockholm
Lastbalansering mellan flera enheter, NANOGRID™ – Local
När flera elbilar laddar samtidigt kan lastbalansering behövas för att undvika överbelastning. Om risk för överbelastning uppstår justerar systemet automatiskt ned effekten på laddstationerna eller stänger av dem. Med lastbalanseringen aktiverad kommer elbilsladdningen att vara begränsad till strömmen som är maximalt tillåten. Om effekten styrs ned kommer laddningen ta något längre tid, men ingen säkring kommer att lösa ut. Lastbalansering kan bestämmas på laddstationsnivå vilket betyder att vissa av laddboxarna kan gå på full effekt medan vissa utvalda kan ha begränsad effekt.
Lastbalanseringen baseras på Ethernet- kommunikation mellan laddboxarna. Till varje enhet dras matning och ethernetkabel vid installationstillfället. Stationerna kopplas samman i en gemensam switch. Systemet behöver inte internetuppkoppling för att fungera, den lokala kommunikationen mellan enheterna är tillräckligt för full funktion.
NANOGRID™ – Local, passar perfekt till:
BRF, företag, parkering etc.
"Förutom att Stockholm Parkering planerar att förse 100 procent av p-platserna med laddmöjlighet vid nyproduktion ska bolaget också göra förberedande arbeten så att resterande p-platser vid behov enkelt kan förses med laddmöjlighet."
- Stockholm Parkering

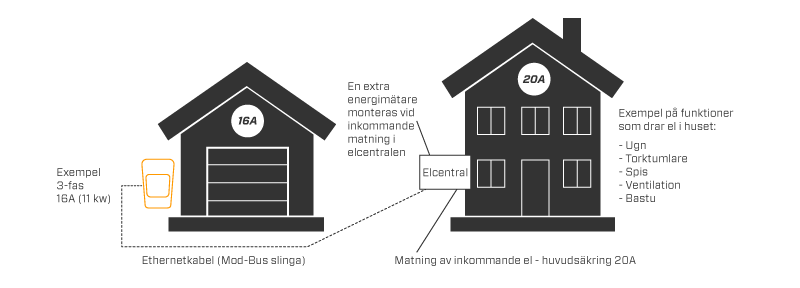

Lastbalansering hemma, NANOGRID™ – Home
Med vår lastbalansering för hemmet till CHARGESTORM CONNECTED slipper du oroa dig för att huvudsäkringen ska lösa ut, effekten på laddaren ställs automatiskt ned vid risk för överlast. NANOGRID™ finns som tillval för lastbalansering i hemmet. Lösningen innebär att en extra energimätare monteras vid inkommande matning. Denna energimätare kopplas trådbundet (modbus) mot laddstationens styrkort.
När lastbalanseringen är aktiverad fungerar den automatiskt och bilens laddning anpassas och optimeras hela tiden beroende på hur mycket effekt som huset drar. Med vår lastbalanseringslösning skyddas elnätet i hemmet från överbelastning och du får samtidigt en effektiv laddning.
NANOGRID™ – Home, passar perfekt till:
Villa, sommarstuga, gästhus etc.
“Den laddutrustning för elfordon som vi alltid rekommenderar är CTEK-produkter. Det beror på att när vi rekommenderar CTEK vet vi att vi ger våra kunder teknik som de kan lita på. De har fantastiska produkter och levererar en utmärkt teknisk support.”
- Thomas Svensson, VD, AV-Line
Tack för ditt meddelande. Vi återkopplar så snart vi kan.
Din e-post eller ditt telefonummer är felaktig, en av dem är obligatorisk.
Tack för ditt meddelande. Vi återkopplar så snart vi kan.
Din e-post eller ditt telefonummer är felaktig, en av dem är obligatorisk.
Hur lastbalansering fungerar
Lastbalansering för elbilar är en viktig komponent i den nya infrastrukturen. Den möjliggör delnig mellan bilar av tillgänglig effekt för laddstationer. Detta säkerställer laddning även när många bilar är anslutna samtidigt eller vid begränsad matning/strömförsörjning.
Lastbalansering ger smart laddning, som ställer in och reglerar laddström mellan laddstationer för att maximera effektiviteten samtidigt som man undviker överbelastning eller ökade kostnader för strömförsörjning. Systemet ger garanti att ett elfordon i en företags-, restaurang- eller familjeflotta är förberedd för alla dagars bilresor på samma vis som traditionella diesel- och bensindrivna fordon.
Även om effekten på laddningen stundtals måste begränsas, gör systemet det möjligt för fler bilar att byta till eldrift.
